4-assige CNC-diamantendraadzaagmachine met 360° servo-roterende tafel, 16-oppervlakte-schuifbaan en 28 rolwiel-lift voor het precisie-steen snijden

Discovery 4 (Plus) – Ultieme 4-assige CNC diamantdraadzaagmachine

De Discovery 4-2500SA/3000SA vertegenwoordigt het vlaggenschipmodel in CNC diamantdraadzaagtechnologie. Dit volledig digitale snijcentrum met vier assen is voorzien van een 360° servo-draaitafel, 16-oppervlakte lineaire geleidingen en 28 rolwiel synchrone liften die precisie snijden van bogen, kolommen, letters, Chinese karakters en grafstenen tot 3m * 3m * 1,5m in één programma mogelijk maken, met spiegelgladde oppervlakken.

Belangrijkste Voordelen

• 360° Servo-Draaitafel: Snijdt 360° cilinders, vierzijdige afwerking en 3D-reliëfs zonder herpositionering
• 16-Oppervlakte Lineaire Geleiding + 28 Rollen: Nul speling, 20 ton draagvermogen, trillingsvrije draadgeleiding
• S-Type Waterdichte Versnellingsbak: Afgedicht tegen slib, drievoudige levensduur van de versnellingsbak
• 15 kW Permanente Magneet Motor: Constant koppel bij 20-40 m/s, 15% energiebesparing
• Plus Frame Versterking: Absorbeert 20 ton belastingen voor superieure stabiliteit

Machine Overzicht

Machine Overzicht

360° Servo-Draaitafel

16-Oppervlakte Lineaire Geleiding

28-Wiel Hefsysteem

Waterdichte Versnellingsbak

15 kW PM Motor

Frame Versterking

Model Specificaties

Beide modellen beschikken over een draadsnelheid van 20-40 m/s, een 15 kW permanente magneet motor en een watersysteem van 3 m³/u.

Vier-assig Bewegingssysteem

• X-as – Tafel lengterichting (bloklengte)
• Y-as – Dwarsbalk dwarsrichting (blokbreedte)
• Z-as – Verticale kopheffing (blokhoogte)
• C-as – Servo-aangedreven 360° rotatie (continue cilinder of vierzijdige afwerking)

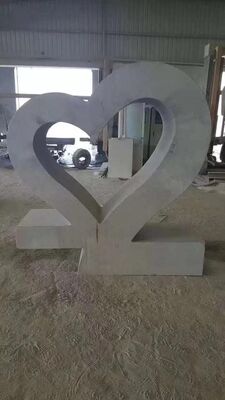

Deze configuratie maakt echte 3D-sculptuur, 360° kolommen, vierzijdige vierkanting of gebogen gevelpanelen mogelijk zonder herpositionering.

Toepassingsmogelijkheden

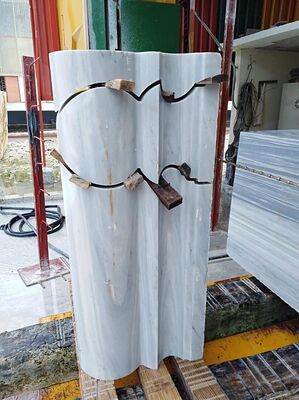

• 360° kolommen – Ø300-2200 mm, volledig of vatvormig

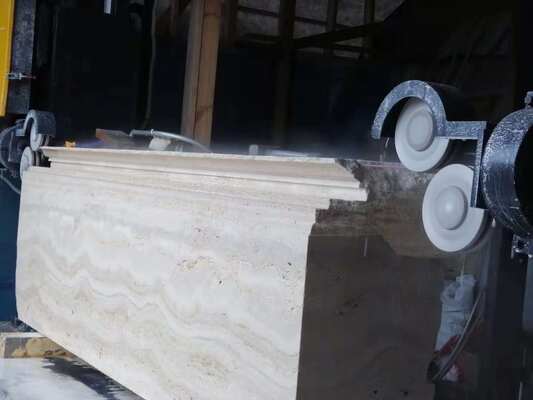

• Boogplaten – gebogen wandbekleding, kolomgevels

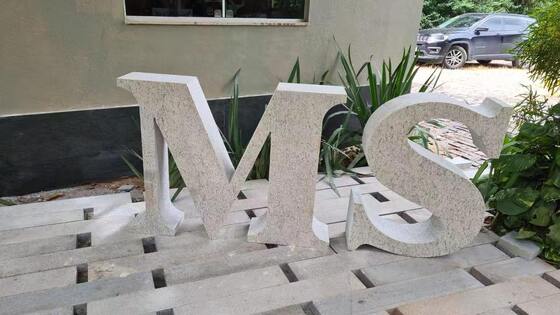

• Cijfers & letters – 3D-bewegwijzering, adresstenen
• Chinese karakters – artistieke monumenten
• Grafstenen – gevormde grafstenen, gebogen randen
• Vierzijdige afwerking – vierkanting van 20-tons blokken

Compatibele materialen: graniet, marmer, kwartsiet, basalt, samengestelde steen.
